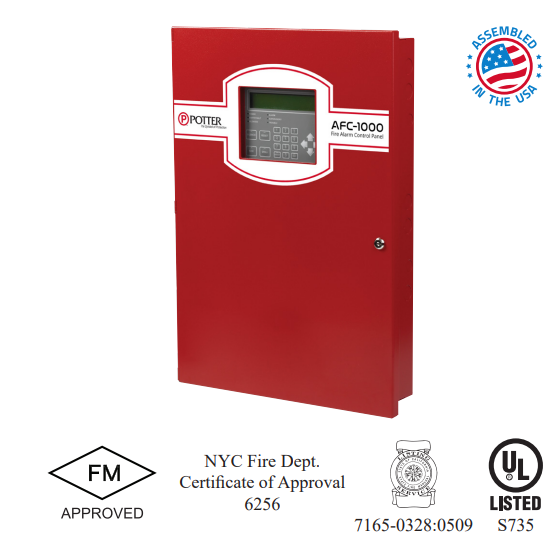

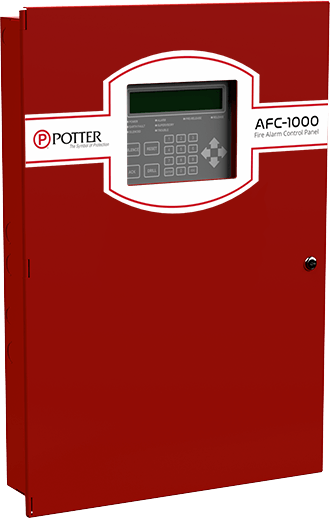

AFC-1000 Panel de control de alarma contra incendios

Paneles de control de alarma contra incendios de la serie AFC

| Modelo: AFC-1000 Potter

| Número de parte: 3992754 Potter

| Descripción: Panel de control de alarma contra incendios

El AFC-1000 es un sistema de alarma contra incendios analógico/direccionable expandible con una capacidad total de 1270 direcciones. Se logra mayor capacidad mediante módulos SLC multipunto. El panel de control utiliza el exclusivo protocolo Potter, que incluye una línea completa de sensores y módulos. El sistema es expandible con nueve Circuitos de Línea de Señalización (SLC) direccionables adicionales, cada uno con un máximo de 127 dispositivos. Cada SLC puede estar compuesto por cualquier combinación de sensores de humo, detectores de calor o módulos, y permite una impedancia total de 50 ohmios, además de utilizar cualquier cable que cumpla con el Código Eléctrico Nacional (NEC).

El AFC-1000 cuenta con una fuente de alimentación de 10 A con seis circuitos de dispositivos de notificación (NAC) y cuatro circuitos de entrada/salida (E/S). Los NAC tienen una potencia nominal de 3 A cada uno y las E/S de 1 A cada una. Cada salida está regulada y tiene limitación de potencia. Además, cada salida es programable de forma única y puede configurarse para señal fija, sincronización de estroboscopios, potencia constante, alimentación del retenedor de puerta o liberación. La sincronización de estroboscopios incluye Gentex, AMSECO, System Sensor y Cooper/Wheelock, y con el exclusivo Quadrasync, cada salida puede tener una marca única y todos los estroboscopios parpadearán juntos. Las E/S están diseñadas para entradas como estaciones de liberación manual e interruptores de suspensión que no requieren sondeo y reaccionan casi instantáneamente.

Los NAC pueden ampliarse con las fuentes de alimentación inteligentes de la serie PSN-1000. Cada PSN-1000 añade 10 amperios adicionales de potencia y dos circuitos de entrada adicionales, y el AFC-1000 admite hasta 31 fuentes de alimentación. El sistema sincronizará los estrobos en todo el sistema. Además, el PSN-1000E permite la instalación de hasta seis tarjetas de expansión de lazo SLC PAD100-SLCE. Las tarjetas se montan en un soporte de apilador que permite el acceso a todas las conexiones del circuito SLC.

• Características
  • 1270 direcciones disponibles en este sistema analógico direccionable
  • Capacidad adicional del sistema mediante módulos SLC multipunto
  • 1500 zonas de software
  • Prueba de sensibilidad al humo integrada que cumple con la norma NFPA 72
  • El sistema funciona como Clase A o Clase B para SLC, P-Link y NAC
  • Fuente de alimentación de 10 A, ampliable a 315 A
  • 6 NACS regulados, de 3 A cada uno, ampliables a 192
  • 4 circuitos de entrada/salida (E/S) para mayor flexibilidad del sistema, de 1 A cada uno
  • Sincronización de estroboscopios y sincronización de todo el sistema para estroboscopios Gentex®, AMSECO®, Cooper Wheelock® y System Sensor®
  • Relés dedicados de alarma, supervisión y problemas
  • Búfer de historial de 4000 eventos
  • DACT de dos líneas opcional con UD-2000 que puede reportar información general, de zona o de punto
  • IP integrado Comunicador
  • Puerto Ethernet para programación y conectividad de red
  • Estado del sistema de correo electrónico, informes e información de eventos
  • El producto incluye 5 años de garantía
